淺談測繪新技術及其發展趨勢
隨著測繪新技術的不斷進步，各種測繪新技術正在滲入到各個工程領域中，深刻影響著工程測量的施工質量。積極應用新技術，保障工程測量的精度，提高工程測量的施工質量是測繪工作者的首要任務。傳統工程測量技術的服務領域主要包括水利、交通、建筑等行業。隨著經濟和社會的進步，現代的數字化技術、全球定位技術（GPS）、地理信息技術（GIS）、遙感技術（RS）等各種新技術在工程測量中得以應用和研究。
二、工程測量中的新技術及其應用
（一）工程測量中的數字化技術
2、數字化成圖手段
大比例尺地形圖和工程圖的測繪是傳統工程測量的重要內容，常規的成圖方法野外工作量大，作業艱苦，作業程序復雜，同時還有繁瑣的內業數據處理和繪圖工作，成圖周期長，產品單一，難以適應社會飛速發展的需要。而數字化成圖技術具有精度高、勞動強度小、更新方便、便于保存管理及應用、易于發布等特點。目前，數字化成圖技術有內外業一體化和電子平板兩種模式。內外業一體化是一種外業數據采集方法，主要設備是全站儀、電子手簿等，其特點是精度高、內外業分工明確、便于人員分配，從而具有較高的成圖效率。
（二）工程測量中的全球衛星定位技術（GPS）
GPS是美國從20世紀70年代開始研制，歷時20年，于1994年全面建成，具有海、陸、空全方位實施三維導航與定位能力的新一代衛星導航與定位系統。GPS接收機的改進，廣域差分技術、載波相位差分技術的發展，加之美國SA技術的解除，使得GPS技術在導航、運載工具實時監控、城市規劃、工程測量等領域有了更為廣泛的應用。
RTK（Real Time Kinematics，實時動態）技術是在GPS基礎上發展起來的、能夠?qū)崟r(shí)提供流動站在指定坐標系中的三維定位結果，并在一定范圍內達到厘米級精度的一種新的GPS定位測量方式，是GPS應用的重大里程碑。RTK測量是將l臺GPS接收機安裝在已知點上對GPS衛星進行觀測，將采集的載波相位觀測量調制到基準站電臺的載波上，再通過基準站電臺發射出去；流動站在對GPS衛星進行觀測并采集載波相位觀測量的同時，也接收由基準站電臺發射的信號，經解調得到基準站的載波相位觀測量；流動站的GPS接收機再利用0TF（運動中求解整周模糊度）技術由基準站的載波相位觀測量和流動站的載波相位觀測量來求解整周模糊度，最后求出厘米級精度流動站的位置。RTK測量可以不布設各級控制點，僅依據一定數量的基準控制點，便可以高精度、快速地測定圖根控制點、界址點、地形點、地物點的坐標，利用測圖軟件可以在野外一次生成電子地圖。同時，也可以根據已有的數據成果快速的進行施工放樣。因此，RTK被廣泛應用于圖根控制測量，地籍、房地產測繪、數字化測圖及施工放樣等各種工作中。
（三）工程測量中的地理信息（GIS）技術
GIS是集計算機科學、空間科學信息科學、測繪遙感科學、環境科學和管理科學等學科為一體的新興學科。已成為多學科集成并應用于各領域的基礎平臺和地學空間信息顯示的基本手段與工具。其技術優勢不僅在于它的集地理數據采集存儲、管理、分析、三維可視化顯示與成果輸出于一體的數據流程，還在于它的空間提示、預測預報和輔助決策功能。目前，GIS不僅發展成為一門較為成熟的技術科學，而且已經成為一門新興的產業，在測繪、地質礦產、農林水利、氣象海洋、環境監測、城市規劃土地管理、區域開發與國防建設等領域發揮越來越重要的作用。采用GIS、數據庫、內外一體化測圖、掃描矢量化及全數字?jǐn)z影測量等技術，為專業信息系統提供及時、準確、標準化、數字化的基礎空間信息，以建立各類專業信息系統，從而實現管理的科學化、標準化、信息化。

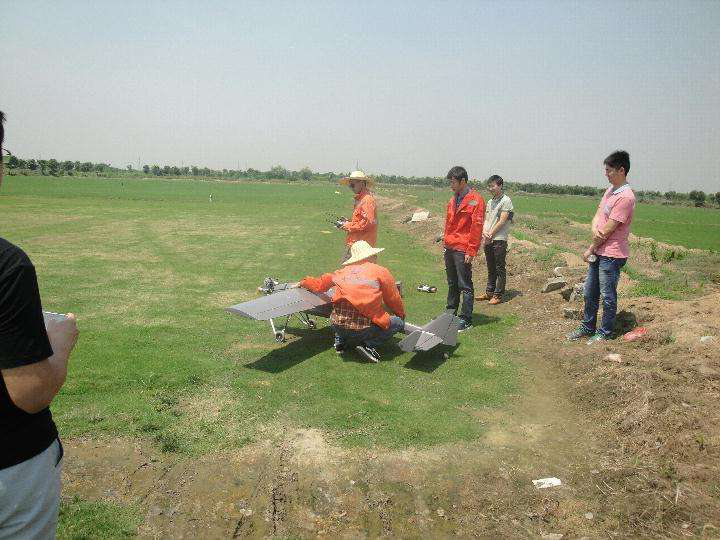

（四）工程測量中的數字?jǐn)z影測量技術
數字?jǐn)z影測量是基于數字影像與攝影測量的基本原理，應用計算機技術、數字影像處理、影像匹配、模式識別等多學科的理論與方法。航空攝影測量是大面積、大比例尺地形測圖、地籍測量的重要手段與方法，可以提供數字的、影像的、線劃的等多種形式的地圖產品。全數字?jǐn)z影工作站的出現，加上GPS技術在攝影測量中的應用，使得攝影測量向自動化、數字化方向邁進。隨著全數字?jǐn)z影測量系統的應用，攝影測量產品已經從影像圖等向4D產品轉化，為建立各類專業的信息系統和基礎地理信息平臺提供了可靠的數據保證。
一、工程測量重要性分析
測量學是從人類經驗中發展而來兼有時代性的一門學科，是人類在復雜的自然界中生存的一個重要手段。在工程建設規劃設計的階段，測量技術主要提供各種比例的地形圖和地形資料，還要提供地址勘測、水文地質勘測和水文測量的數據；在工程建設施工階段，要把測量之后的設計變?yōu)閷?shí)地建設的依據，即根據工程現場地形和工程性質，建立完整的施工網，逐一把圖紙化為實物。總之，從施工開始到結束，都離不開工程測量這項工作。因?yàn)閷?duì)于一個工程，首先需要對建筑物進行定位，確定其實際位置，之后確定準確的標識從而確定該區域是否有設計后新增建筑物或者其他，以保證機械設備的使用。基礎設施完畢后，還要進行竣工線的投測，即對設備的平整度等進行跟蹤測量，來保證設備工藝的流暢。在建筑物的運營管理階段，工程測量同樣重要。通過測量工程建筑物的運行狀況，對不正常現象進行探討分析，采取有效措施，防止事故發生。為了提高工程質量和施工效率，必須重視測量技術和新時期下測量技術的新發展。二、工程測量中的新技術及其應用
（一）工程測量中的數字化技術
1、地圖數字化技術
在建立各種GIS系統時，對原有地圖進行數字化處理，在建庫工作中占據了相當大的工作量，各工程測繪部門都投入相當大的人力和財力。對于已有紙制地圖，若其現勢性、精度和比例尺能滿足要求，就可以利用數字化儀將其輸入計算機，經編輯、修補后生成相應的數字地圖。當前有手扶跟蹤數字化和掃描矢量化兩大類儀器，針對大比例尺地形圖，大多數掃描矢量化軟件能自動提取多邊形信息，高效、便捷、保真的對地圖進行數字化處理。大比例尺地形圖和工程圖的測繪是傳統工程測量的重要內容，常規的成圖方法野外工作量大，作業艱苦，作業程序復雜，同時還有繁瑣的內業數據處理和繪圖工作，成圖周期長，產品單一，難以適應社會飛速發展的需要。而數字化成圖技術具有精度高、勞動強度小、更新方便、便于保存管理及應用、易于發布等特點。目前，數字化成圖技術有內外業一體化和電子平板兩種模式。內外業一體化是一種外業數據采集方法，主要設備是全站儀、電子手簿等，其特點是精度高、內外業分工明確、便于人員分配，從而具有較高的成圖效率。
（二）工程測量中的全球衛星定位技術（GPS）
GPS是美國從20世紀70年代開始研制，歷時20年，于1994年全面建成，具有海、陸、空全方位實施三維導航與定位能力的新一代衛星導航與定位系統。GPS接收機的改進，廣域差分技術、載波相位差分技術的發展，加之美國SA技術的解除，使得GPS技術在導航、運載工具實時監控、城市規劃、工程測量等領域有了更為廣泛的應用。
RTK（Real Time Kinematics，實時動態）技術是在GPS基礎上發展起來的、能夠?qū)崟r(shí)提供流動站在指定坐標系中的三維定位結果，并在一定范圍內達到厘米級精度的一種新的GPS定位測量方式，是GPS應用的重大里程碑。RTK測量是將l臺GPS接收機安裝在已知點上對GPS衛星進行觀測，將采集的載波相位觀測量調制到基準站電臺的載波上，再通過基準站電臺發射出去；流動站在對GPS衛星進行觀測并采集載波相位觀測量的同時，也接收由基準站電臺發射的信號，經解調得到基準站的載波相位觀測量；流動站的GPS接收機再利用0TF（運動中求解整周模糊度）技術由基準站的載波相位觀測量和流動站的載波相位觀測量來求解整周模糊度，最后求出厘米級精度流動站的位置。RTK測量可以不布設各級控制點，僅依據一定數量的基準控制點，便可以高精度、快速地測定圖根控制點、界址點、地形點、地物點的坐標，利用測圖軟件可以在野外一次生成電子地圖。同時，也可以根據已有的數據成果快速的進行施工放樣。因此，RTK被廣泛應用于圖根控制測量，地籍、房地產測繪、數字化測圖及施工放樣等各種工作中。
（三）工程測量中的地理信息（GIS）技術
GIS是集計算機科學、空間科學信息科學、測繪遙感科學、環境科學和管理科學等學科為一體的新興學科。已成為多學科集成并應用于各領域的基礎平臺和地學空間信息顯示的基本手段與工具。其技術優勢不僅在于它的集地理數據采集存儲、管理、分析、三維可視化顯示與成果輸出于一體的數據流程，還在于它的空間提示、預測預報和輔助決策功能。目前，GIS不僅發展成為一門較為成熟的技術科學，而且已經成為一門新興的產業，在測繪、地質礦產、農林水利、氣象海洋、環境監測、城市規劃土地管理、區域開發與國防建設等領域發揮越來越重要的作用。采用GIS、數據庫、內外一體化測圖、掃描矢量化及全數字?jǐn)z影測量等技術，為專業信息系統提供及時、準確、標準化、數字化的基礎空間信息，以建立各類專業信息系統，從而實現管理的科學化、標準化、信息化。
（四）工程測量中的數字?jǐn)z影測量技術
數字?jǐn)z影測量是基于數字影像與攝影測量的基本原理，應用計算機技術、數字影像處理、影像匹配、模式識別等多學科的理論與方法。航空攝影測量是大面積、大比例尺地形測圖、地籍測量的重要手段與方法，可以提供數字的、影像的、線劃的等多種形式的地圖產品。全數字?jǐn)z影工作站的出現，加上GPS技術在攝影測量中的應用，使得攝影測量向自動化、數字化方向邁進。隨著全數字?jǐn)z影測量系統的應用，攝影測量產品已經從影像圖等向4D產品轉化，為建立各類專業的信息系統和基礎地理信息平臺提供了可靠的數據保證。
