燃?xì)夤こ淌┕D是用來表達燃?xì)夤艿赖墓芪弧⒐軓健⒐懿摹?biāo)高、走向，調壓設施等附屬設備安裝位置并含設計意圖和設計注意事項說明的圖紙等設計文件，以上內容的整體稱之為燃?xì)夤こ淌┕D。

一份完整的施工圖由封面，圖紙目錄，設計、施工及驗收說明，材料表，總圖，平面圖，系統圖，詳圖等組成。

目前是依據相關制圖標準，結合項目實際，用CAD軟件進行繪制。

燃?xì)夤こ淌┕D參照的標準主要是《燃?xì)夤こ讨茍D標準》（CJJ/T130-2009）。

燃?xì)鈱I(yè)制圖的一般規定：

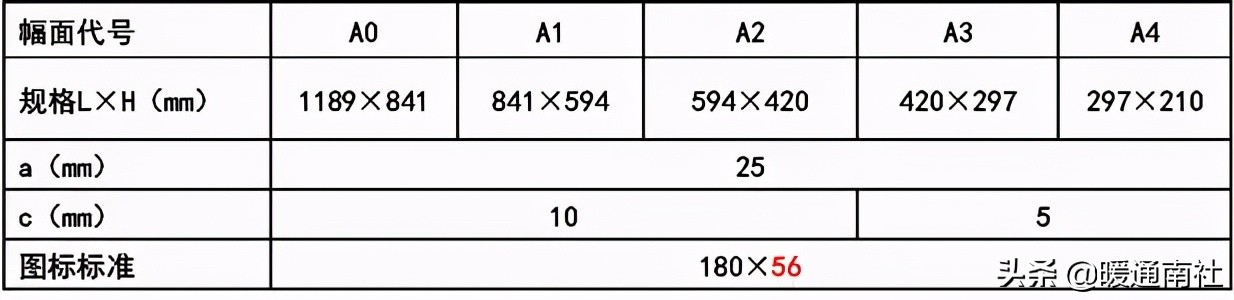

1、標準圖幅：圖紙按尺寸（圖幅）大小分為五個規格，A0、A1、A2、A3、A4。

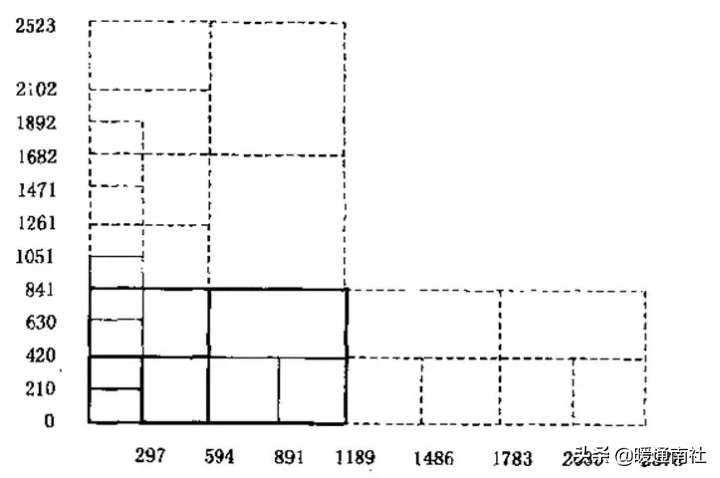

2、圖幅擴大或縮小：幅面的尺寸是由基本幅面的短邊乘以整數倍增加后得出。

3、對較長的線路、流程圖紙，可分段繪制，單張圖紙長度不宜大于1189mm。（加長的圖紙見圖1）





4、字體：采用宋體。

5、字高：一般標準、管道、管徑均采用2.5，建筑物名稱采用3.5，道路名稱采用5.0。（參看圖紙）

一張圖或一套圖中同一種用途的漢字、數字和字母大小宜相同。

設計文件標識：

1、設計文件以工程編號為主要標識。

2、工程施工圖標識由工程編號、工程分號、圖紙圖號三部分組成。

工程分號：市政中壓道路為1；

民用庭院管道及室內管道（包括中、低壓管道及中低壓調壓裝置）為2；

公福、商業庭院管道、室內管道及燃?xì)饩甙惭b為3；

其他內容如不在上述范圍內時，按順序延伸。

圖紙圖號：Y-0

于破折號前，以專業名稱漢語拼音第一字母表示，如工藝專業：Y。

于破折號后，表示圖紙順序和標記的阿拉伯?dāng)?shù)字，以圖紙目錄為0，其它圖紙（包括說明書、設備材料表、外、外管線平面圖……）按順序順延，為1、2、3……。

圖紙編排順序：

圖紙目錄、設計施工說明、設備及主要材料表、總圖、平面圖、系統圖、詳圖等。平面圖宜按建筑層次由下至上排列。

比例：

當一張圖上只有一種比例時，應在標題欄中標注；當一張圖中有兩種以上的比例時，應在圖名的右側或下方標注。

在一張圖中垂直方向和水平方向選用不同比例時，標注兩個方向的比例。

主要應用于市政管道縱斷面圖中。

同一圖樣的不同視圖、剖面圖宜采用同一比例。

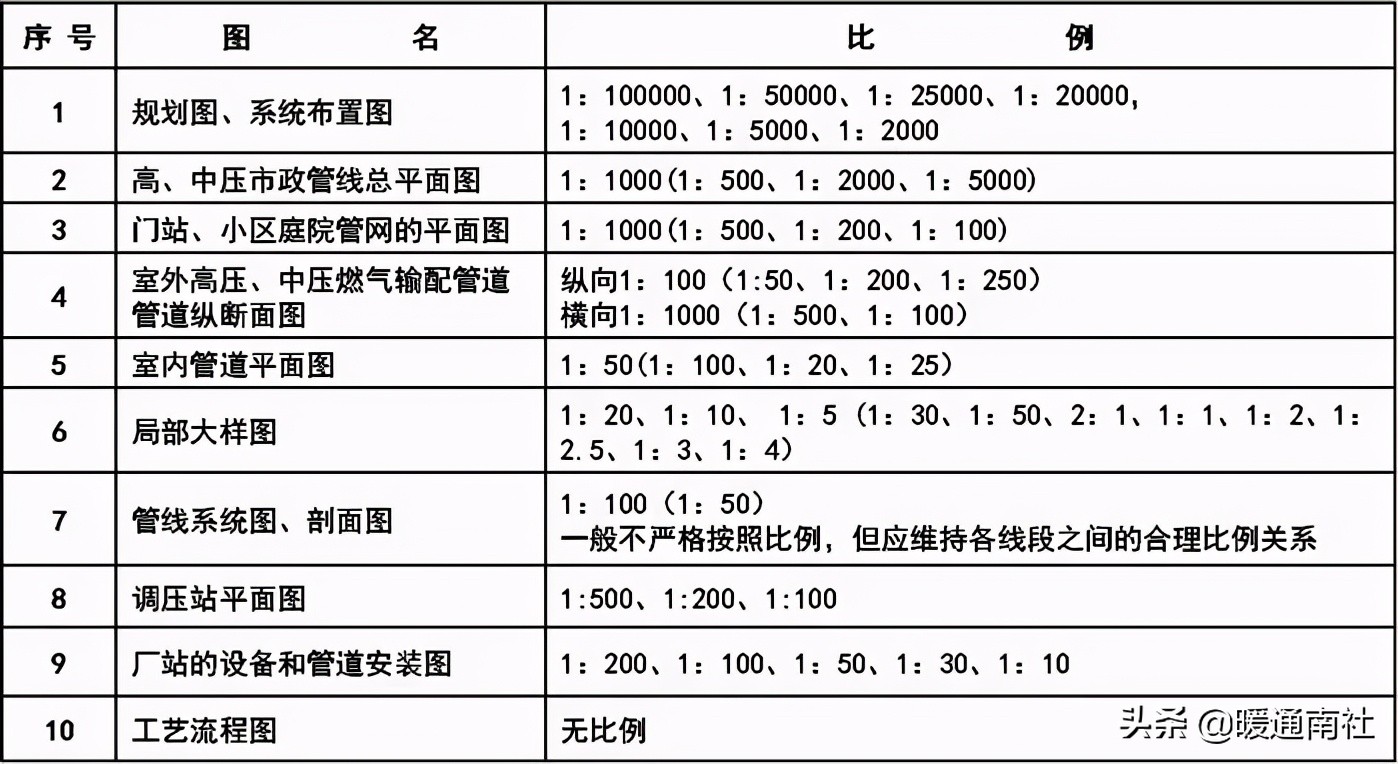

常用比例：



燃?xì)鈱I(yè)設計制圖標準：

1、圖紙標注

管道長度、相對距離一般以米為單位；管徑及壁厚以毫米為單位；燃?xì)夤こ淌覂?nèi)平面圖管道定位尺寸一般以米為單位，管道長度以米為單位；室外平面圖管道定位尺寸和管道長度都以米為單位；材料表中的管道長度小數點后面的數字保留一位。

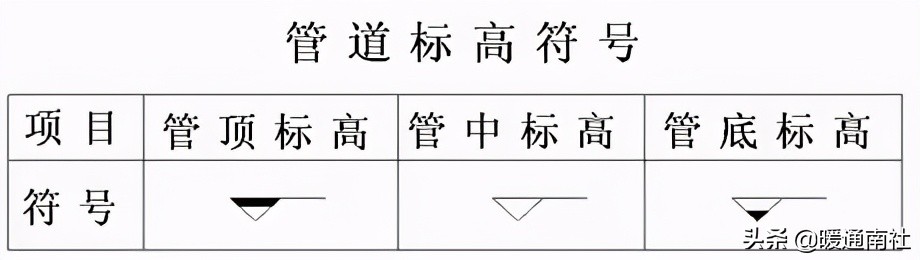

標高的單位一律為米。管路一般標注管中心的標高，必要時，也可標注管底或管頂?shù)臉?biāo)高，標高一般標注至小數點以后二位。零點標高標注成± 0.00，正標高前可不加正號（+），但負標高前必須加注負號（-）。

室內燃?xì)夤艿酪话銟?biāo)注管中心的標高；室外地埋管線一般標注管頂標高；室外架空管線一般標注管底標高。安陽地區，一般情況下，庭院中低、壓管線管頂覆土為0.9m；其他地區，依據當?shù)厍闆r及相關規范，確定地埋管線的埋深或覆土。



室內管道應標注相對標高，室外管道宜標注絕對標高，當無絕對標高資料時，可標注相對標高，但應與總圖專業一致。室內管道的相對標高一般以室外自然地坪為零點標高（± 0.00），室外管道的相對標高一般以室外自然地坪為零點標高（± 0.00）。

一幅圖上只能有一個± 0.00參考地坪，并一定要寫明具體參照地坪為樓房散水或室外自然地坪。

標高的標注應符合的規定：

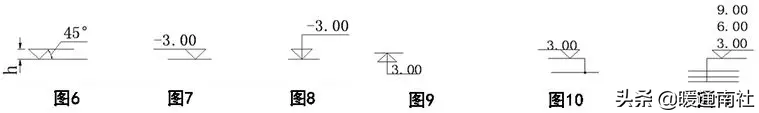

標高符號一般采用圖6、圖7形式。當位置不夠時，一般可采用圖10、圖11的形式。標高數值應標注在三角形底邊及其延長線上，三角形底邊的延長線之長宜超出數字長度1～2mm。h約為2mm。

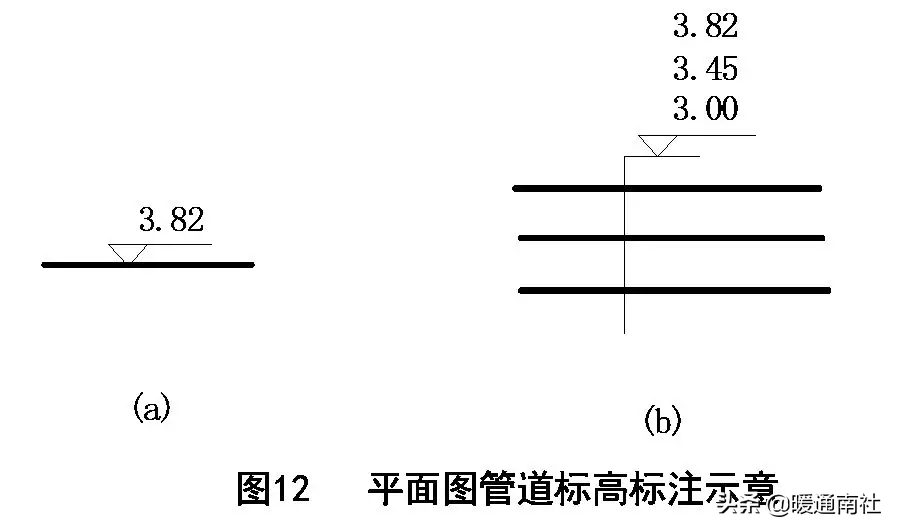

①平面圖中，管道標高應按 圖12 的方式標注；

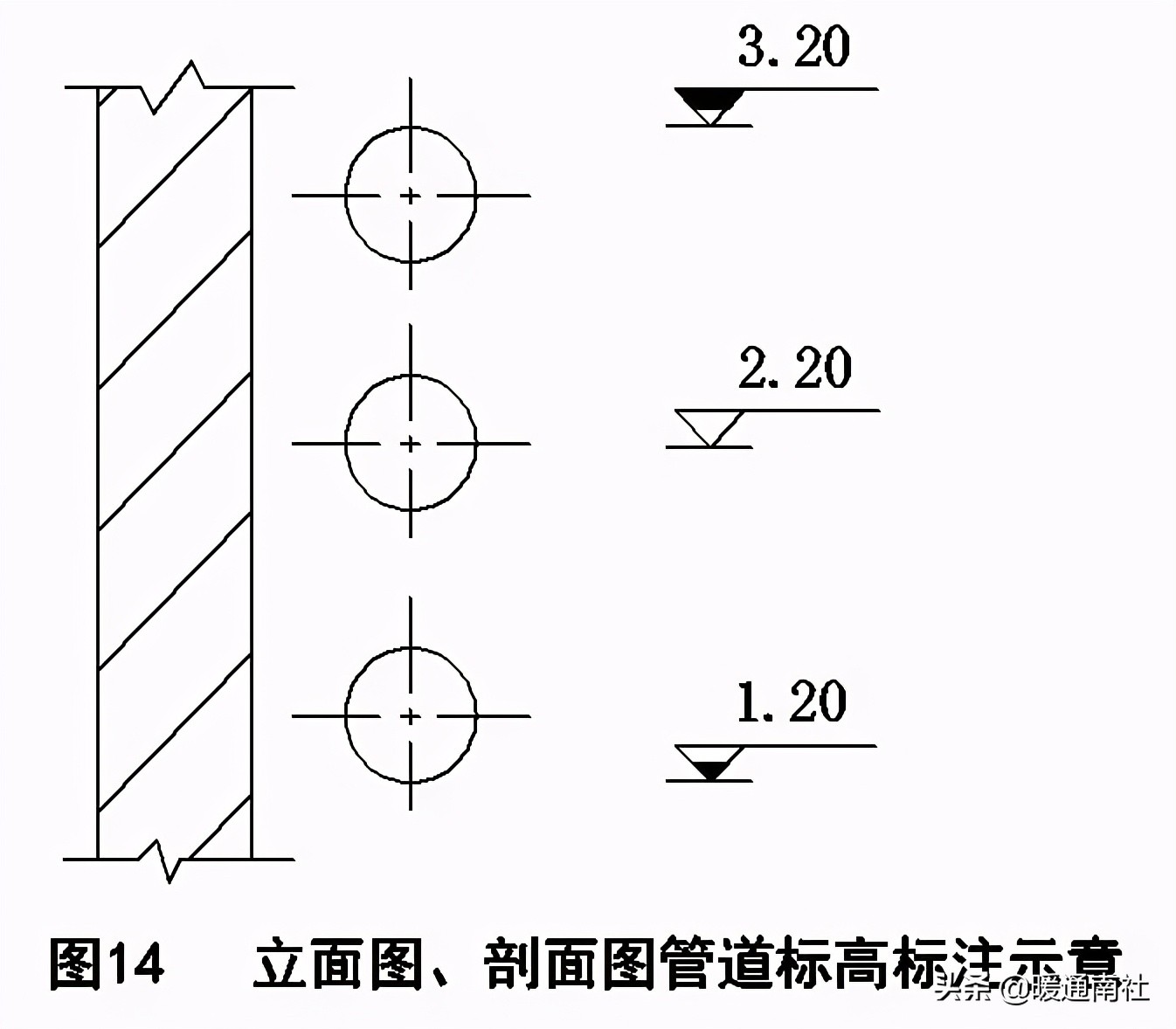

②立面圖、剖面圖中，管道標高應按圖14的方式標注；

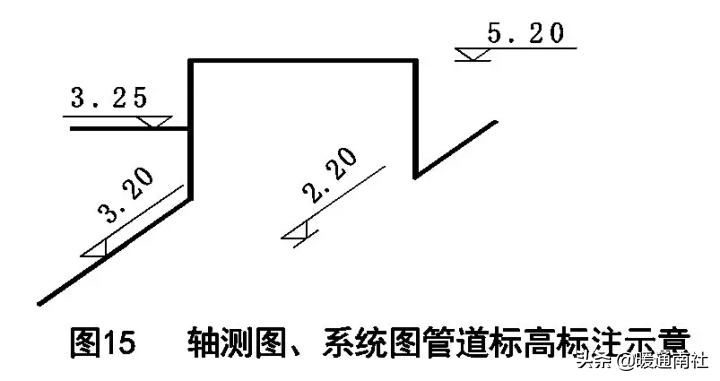

③軸測圖、系統圖中，管道標高應按圖15的方式標注；



④標高一般應標注在管道的起始點、轉角點、連接點、變坡點、變管徑及交叉處。

管徑的表示方法及標注方法：

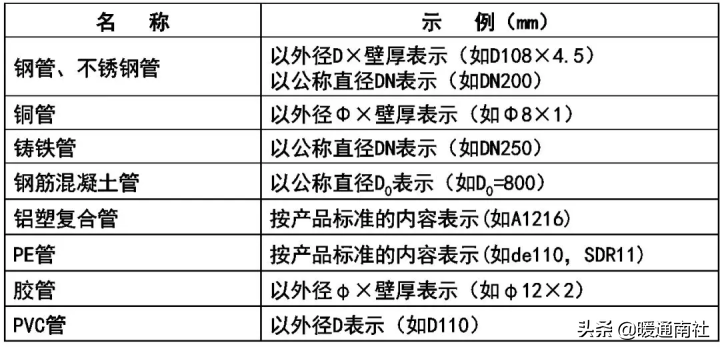

管徑的表示方法



管道管徑的標注方法：

㈠當管徑的單位采用“mm”時，單位可省略不寫;

㈡水平管道宜標注在管道上方; 垂直管道宜標注在管道左側；斜向管道宜標注在管道斜上方；

㈢ 管道規格變化處應繪制異徑管圖符號，并應在該圖形符號前后分別標注管徑；

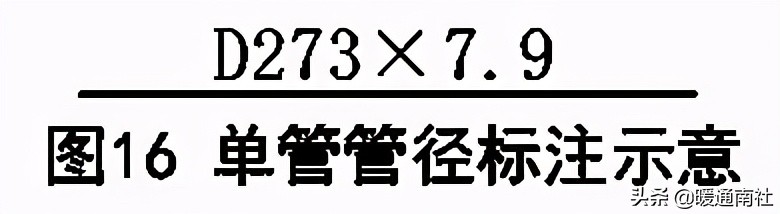

㈣單根管道時，應按圖16的方式標注；

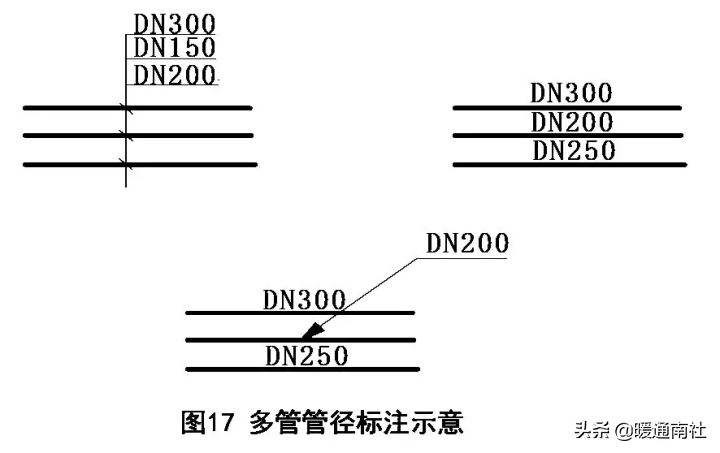

㈤多根管道時，應按圖17的方式標注。



標注引出線應采用細實線表示，一般45°、60°、90°直線。

尺寸注法的規定：

1、線性尺寸數字的方向

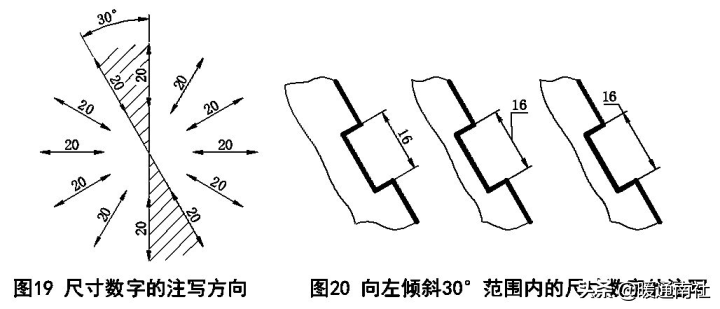

尺寸數字應按圖19所示的方向注寫，并盡可能避免在圖示30°范圍內標注尺寸，當無法避免時可按圖20的形式標注。



2、圖線通過尺寸數字時的處理

尺寸線及所注尺寸數字，不可被任何圖線通過，應盡量標注在圖畫輪廓線以外，當尺寸數字無法避免被圖線通過時，在尺寸數字處的圖線必須斷開，以避免尺寸與圖例線相混淆。角度數字應在水平方向注寫。

文字說明及尺寸數字的頭部方向一般為向上或向左。

（七）指北針及箭頭畫法

1、平面圖中的方向標為指北針，指北針表示管道或建筑物的朝向。外管線燃?xì)夤艿榔矫鎴D、室內燃?xì)夤艿谰鶓?yīng)有指北針。

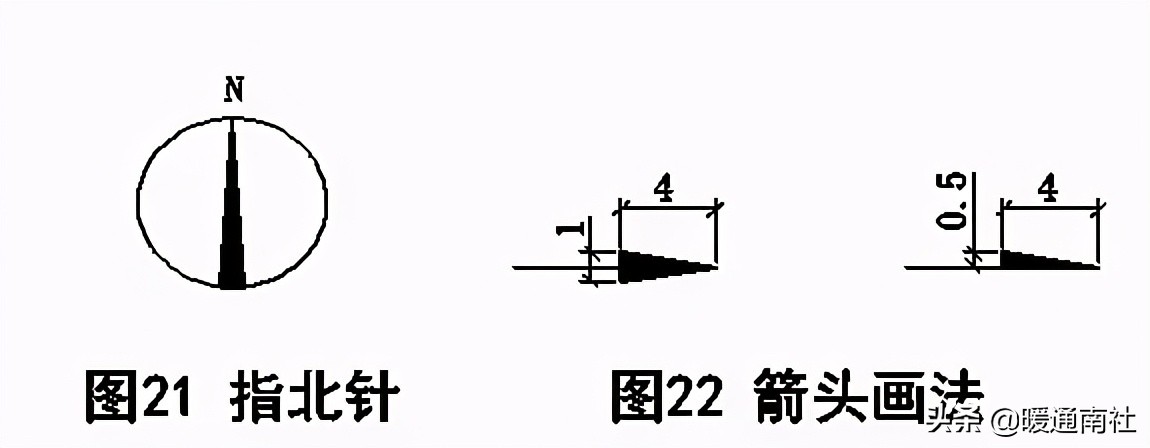

指北針宜用細實線圓內加指北針表示，如圖21所示，圓的直徑宜為24mm，采用細實線繪制，指北針頭部應注“北”或“N”字，指北針尾部寬度宜為3mm，尖端為北向，指北針應涂黑，當圖面較大，需采用較大指北針時，指針尾部寬度宜為圓直徑的1/8。指北針宜繪制在平面圖的右上角。

2、箭頭畫法

箭頭畫法應符合圖22的規定，管道坡度應采用單邊箭頭表示，箭頭指向標高降低的方向，箭頭直線部分宜為數字每端長出1～2mm。

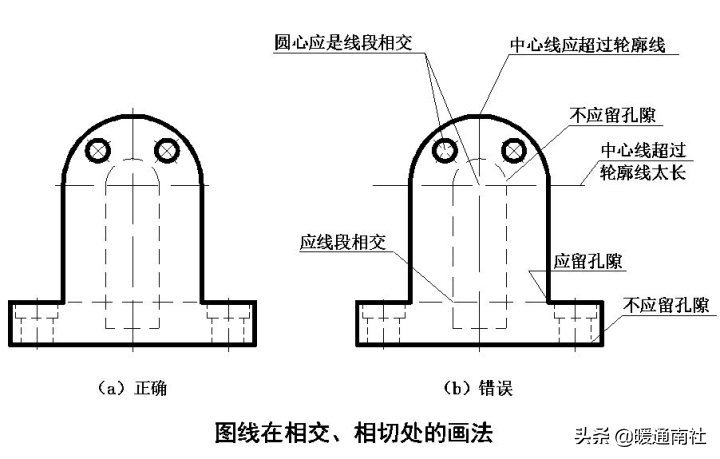

（八）圖線及其畫法

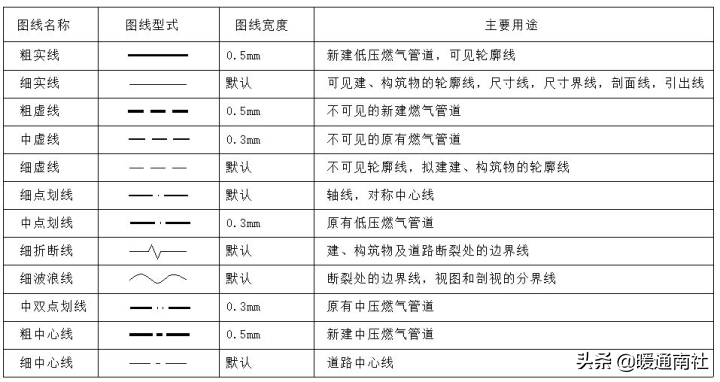

圖線的型式、寬度和主要用途

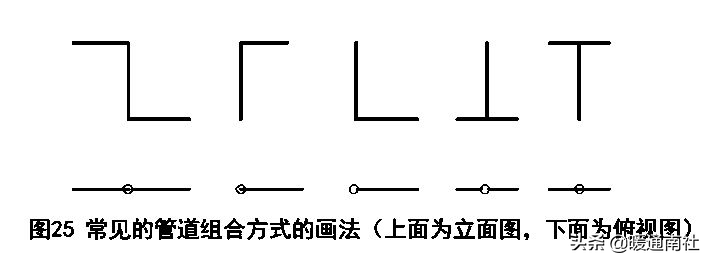

（九）管道的畫法

在燃?xì)夤こ淌┕D中，常用正投影和軸測投影兩種作圖方法來繪制。

1、正投影：投射線垂直于投影面所作出的平行投影成為正投影，也即俯視圖（平面圖）。能反映物體的真實形狀，是施工圖中主要圖樣，所用平面圖均是正投影圖，但缺乏立體感。

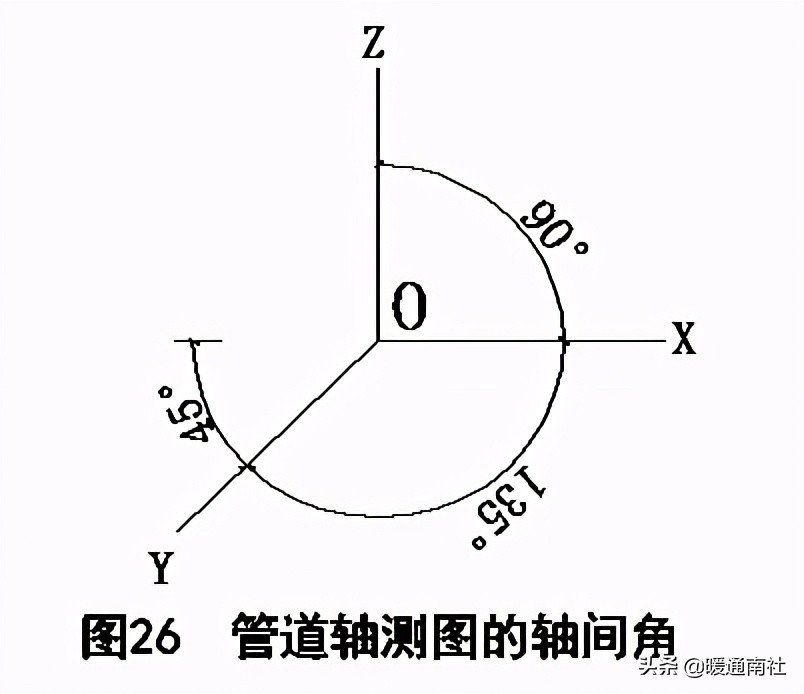

2、軸測投影作圖方法。管道軸測圖也稱管道系統圖，它能夠反映管道在空間前后、左右、上下的走向。管道系統圖是按正面斜等軸測投影法繪制的，即X、Y、Z方向均按1：1的比例進行繪制。（也稱為正面斜軸測圖）

有立體感，但度量性差，不能滿足施工生產的要求，只能作為輔助圖樣。



室內平面圖主要顯示室內燃?xì)夤艿兰霸O(shè)備的水平安排和布置，而連接各管路的管道系統因空間轉折較多、上下交叉重疊，往往在平面圖中無法完整且清楚地表達。需有一個同時能反映空間3個方向的圖來表示，這種圖稱之為系統圖。

Y軸一般不反映實長。

正面圖：

裝配圖（安裝圖）：通過剖視圖或正面圖反映安裝尺寸、管件等內容的圖，就是各設備如何安裝，如何連接。（如閥門井安裝圖）

斷面圖：假想用剖切面剖開物體后，僅畫出剖切面與物體接觸部門即截斷面形狀，所得的圖形稱為斷面圖。

斷面圖只畫出剖切面切到部分的圖形，只是“面”的圖形。

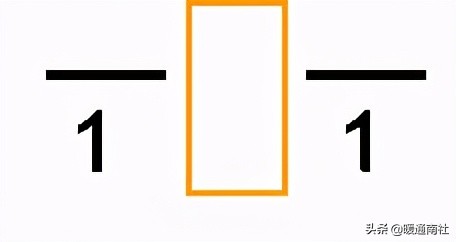

6-10mm短粗實線表示剖切位置，用表示編號的字母或數字寫位置標明投影方向。編號寫在剖切線下方，表示向下投影。



圖樣內容及畫法：

一般規定：

1、燃?xì)夤こ谈髟O(shè)計階段的設計圖紙應滿足相應的設計深度要求。

2、圖面應突出重點、布置勻稱，并應合理選用比例，凡能用圖樣和圖形符號表達清楚的內容不宜采用文字說明。有關全項目的問題應在首頁說明，局部問題應注寫在本章圖紙內。

3、圖名的表達方式宜符合下列規定。

當一張圖中僅有一個圖樣時，可在標題欄中標注圖名：

當一張圖中有二個及以上圖樣時，應分別標注各自的圖名，且圖名應標注在圖樣的下方正中。

4、圖面布置宜符合下列規定：

當在一張圖內布置二個及以上圖樣時，宜按平面圖在下，正剖面圖在上，側剖面圖、流程圖、管路系統圖或詳圖在右的原則繪制；

當在一張圖內布置二個及以上平面圖時，宜按工藝流程的順序或下層平面圖在下、上層平面圖在上的原則繪制；

圖樣的說明應布置在圖面右側或下方。

5、圖樣需用的文字說明，宜以“注：”、“附注：”或“說明：”的形式在圖紙右下方、標題欄的上方書寫，并用“1、2、3．．．”進行。

圖樣的內容及畫法：

1、小區和庭院燃?xì)夤艿朗┕D的繪制應符合下列規定：

繪制燃?xì)夤艿榔矫娌贾脠D ：道路及所有建筑物等均采用細線繪制。標出建筑物和道路的名稱，多層建筑應注明層數，并應繪出指北針。

平面圖中應繪出中、低壓燃?xì)夤艿篮驼{(diào)壓站、調壓箱、閥門，燃?xì)夤艿缿?yīng)采用粗實線繪制；

平面圖中應給出燃?xì)夤艿赖亩ㄎ怀叽纾?/span>

平面圖中應注明燃?xì)夤艿赖囊?guī)格、長度、坡度、標高等；

燃?xì)夤艿榔矫鎴D中應注明調壓站、調壓箱、閥門及管道附件的規格和編號，并給出定位尺寸；

平面圖中不能表示清楚的地方，應繪制局部大圖樣。局部大圖樣可不按比例繪制；

平面圖中宜繪出與燃?xì)夤艿老噜徎蚪徊娴钠渌艿溃⒆⒚魅細夤艿琅c其他管道的相對位置。

2、室內燃?xì)夤艿朗┕D的繪制應符合的規定：

室內燃?xì)夤艿朗┕D應繪制平面圖和系統圖。

室內燃?xì)夤艿榔矫鎴D應在建筑物的平面施工圖的基礎上繪制。平面圖燃?xì)夤艿腊粗苯诱队胺ɡL制。明敷的燃?xì)夤艿缿?yīng)采用粗實線繪制；墻內暗埋或埋地的燃?xì)夤艿缿?yīng)采用粗虛線繪制；圖中的建筑物應采用細線繪制；

平面圖中燃?xì)夤艿赖南鄬ξ恢煤凸軓綉?yīng)標注清楚；

系統圖應按45°正面斜軸測法繪制。系統圖的布圖方向應與平面圖一致，并應按比例繪制；當局部管道按比例不能表示清楚時，可不按比例；

系統圖中應繪出燃?xì)夤艿馈⑷細獗怼⒄{(diào)壓器、閥門、管件等，并應注明規格；

系統圖中應標出室內燃?xì)夤艿赖臉?biāo)高等；

室內燃?xì)庠O(shè)備、入戶管道等處的連接作法，宜繪制大樣圖。

3、高壓、中壓燃?xì)廨斉涔艿榔矫媸┕D繪制應符合下列規定；

高壓、中壓燃?xì)廨斉涔艿榔矫媸┕D應在沿管道路由實際測繪的帶狀地形圖或道路平面圖施工圖、竣工圖的基礎上繪制。圖中的地形、地貌、道路及所有建筑物均應采用細線繪制，應給出指北針。

宜采用幅面代號為A2或A2加長尺寸的圖幅；圖中應注明燃?xì)夤艿赖亩ㄎ怀叽纾诠艿榔瘘c、止點、轉點等重要控制點應標注坐標；

圖中應注明燃?xì)夤艿赖囊?guī)格。其他管道宜注名稱及規格；

圖中應繪出閥門和管道附件等，并注明規格、編號及防腐等級、作法。

當圖中三通、彎頭等處不能表示清楚時，應繪制局部放大圖；

圖中應繪制出管道里程樁，標明里程數。里程樁宜采用長度為3mm垂直于燃?xì)夤艿赖募?xì)線表示；

圖中管道平面轉點處，應標注轉角度數；

對于采用定向鉆方式的管道穿越工程，宜繪出管道入土、出土處的工作場地范圍；對于架空敷設的管道，應繪出管道支架，并給出管道支架，支座的形式、編號；

當二條燃?xì)夤艿劳瑴喜⑿蟹笤O(shè)時，應分別進行設計。設計燃?xì)夤艿缿?yīng)用粗實線表示，并行燃?xì)夤艿缿?yīng)用中虛線表示。

4、高壓、中壓燃?xì)廨斉涔艿揽v斷面施工圖的繪制應符合以下規定；

高壓、中壓燃?xì)廨斉涔艿揽v斷面施工圖應在沿管道路由實際測繪的地形縱斷面圖或道路縱斷面施工圖、竣工圖的基礎上繪制；

宜采用幅面代號為A2或A2加長尺寸的圖幅；

對應標注高標尺，應繪出管道路由處的現狀地面線、設計地面線、燃?xì)夤艿兰坝谥徊娴钠渌芫€。穿越有水的河流、溝渠、水塘等處應繪出水位線。燃?xì)夤艿缿?yīng)采用粗實線雙線繪制。現狀地面線、其他管線應采用細實線繪制；設計地面線應采用細虛線繪制；

應繪出管道平面示意圖；

對應平面圖中的里程樁，應分別標明管道里程數、原地面高程、設計地面高程、設計管底高程、管溝挖深、管道坡度等；

圖中應繪出閥門、三通等，并標注明規格和編號；

應注明管道的材質、規格及防腐等級、作法；

圖中管道豎向或空間轉角處，應注明轉角度數及彎頭規格；

對于頂管穿越或加設計套管敷設的管道，應給出套管的管底標高；

應標出與燃?xì)夤艿澜徊娴钠渌芫€及障礙物的位置及相關參數。

市政中壓管道繪制應注意事項：一定要寫明管道埋深±0.00的參照地坪。

本次中壓管道鋪設于規劃路上，未提供管道沿線規劃道路高程（或規劃道路未形成，且短期內無規劃），故本次設計管道埋深參照現狀地面。

本次中壓管道鋪設于規劃路上，且規劃道路已形成，故本次設計管道埋深參照按規劃高程建成的現狀地面。

本次中壓管道鋪設于規劃路上，且規劃道路正在建設，隨道路建設鋪設燃?xì)夤艿溃时敬卧O(shè)計管道埋深參照路面規劃高程。

燃?xì)夤艿朗┕D設計文件組成：

1、燃?xì)夤艿朗┕D設計文件組成

室內中、低壓燃?xì)夤艿朗┕D設計文件組成：封面、圖紙目錄、設計說明書（包括設計、安裝、驗收說明及要求）、設備材料表、室內燃?xì)夤艿榔矫娌贾脠D、燃?xì)夤艿腊惭b系統圖、局部管道安裝詳圖（放大圖）。

室外中、低壓燃?xì)夤艿朗┕D設計文件組成：封面、圖紙目錄、設計說明書、設備材料表、燃?xì)夤艿榔矫娌贾脠D、燃?xì)夤艿腊惭b系統圖或斷面圖（城市主要中壓管道必須繪制斷面圖）、局部或節點詳圖（放大圖）、安裝標準（包括設計、施工說明、管件、設備安裝要求或標準圖）。

2.燃?xì)夤艿朗┕D設計文件內容

封面：內容包括工程名稱、項目名稱、設計階段、工號、工程分號和日期。

圖紙目錄：

XX市XX小區X號樓室內天然氣管道工程（以室內工程為例）

圖紙名稱按下列序號填寫：

1）圖紙目錄

2）設計說明書

3）設備材料表

4）X號樓室內天然氣管道平面圖

5）X號樓室內天然氣管道系統圖

設計說明書：內容包括設計依據、設計概況、設計參數、管材及附屬設備的選擇、施工及驗收的要求和執行的標準、施工圖中的標注方式及基準面的選取、施工中應注意的一些問題、對于室內燃?xì)夤艿拦こ虘?yīng)給出室內、外的高差。

設備材料表：

1）設備：包括調壓柜（調壓箱）、閥門（型號、參數）、補償器（型號、參數）、過濾器、流量計等

2）管材（材質、標準）

3）管件（材質、標準）

4）其它：包括托架、警示帶、示蹤線

施工圖：內容包括管道平面布置圖、系統圖、縱斷圖、定向視圖、局部管道安裝詳圖。

3.對設計文件內容填寫的幾點要求：

在圖紙目錄中按圖號的順序填寫，實際張數、折合標準張按實際情況填寫，并算出合計數。

對管件的性能參數標注要齊全。設備的名稱、規格、型號標注要齊全。

對所執行的標準標注要準確。

其它項：工號、分號、圖號、階段、頁次填寫齊全。
